01
Reglas generales de tendido
Tramos, curvas y fijación del caño
15 mTramo recto máximo
2Curvas máx. entre bocas
30 cmHorizontales a piso/techo
≤ 20 cmVerticales a esquinas/marcos
- 1La longitud máxima del caño en tramos rectos sin curvas no deberá ser mayor a 15 m.
- 2El número de curvas en un mismo sentido entre dos bocas no debe ser superior a 2, respetando el radio mínimo de curvatura indicado en la tabla.
- 3Para tramos menores a 1 m se recomienda realizar una sola curva, y en tramos de hasta 4 m no más de 2 curvas en el mismo sentido.
- 4No se aconsejan curvas en diferentes sentidos en un mismo tramo.
- 5Para instalaciones en hormigón, el caño debe estar asegurado a la armadura con precintos.
- 6En caños embutidos en paredes, conviene disponer los recorridos horizontales a 30 cm del suelo o techo y los verticales a no más de 20 cm de los ángulos de esquinas y marcos, según la figura de instalación en pared.
02
Radios mínimos de curvatura
Según el diámetro del caño
| Diámetro del caño | Radio de la curva (mm) | Y (mm) |
|---|---|---|
| 5/8" | 50 | 88 |
| 3/4" | 60 | 105 |
| 7/8" | 70 | 116 |
| 1" | 80 | 132 |
| 1 1/4" | 110 | 160 |
| 1 1/2" | 130 | 205 |
| 2" | 180 | 284 |
Curvar el caño por debajo del radio mínimo reduce su sección interior y dificulta el pasaje de los conductores.
03
Instalación en pared
Recorridos horizontales y verticales

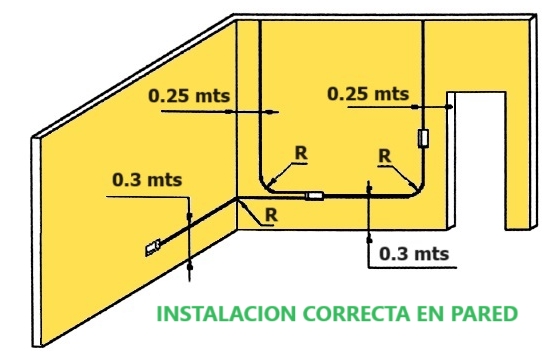

✔ Correcto
Horizontales a 30 cm del piso o techo y verticales a no más de 20–25 cm de esquinas y marcos, con curvas de radio adecuado (R).

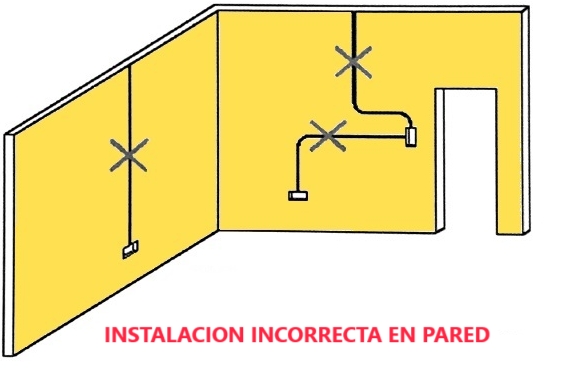

✖ Incorrecto
Verticales en medio del paño y quiebres en ángulo recto sin respetar el radio: dificultan ubicar los caños y el pasaje de los cables.
04
Instalación en losa
Caño fijado a la armadura antes del hormigonado

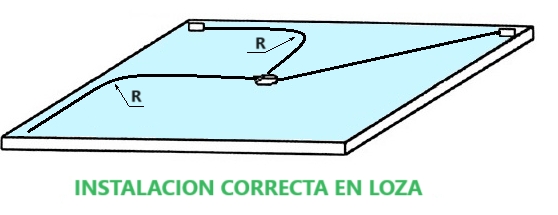

✔ Correcto
Tramos directos entre bocas y curvas suaves que respetan el radio mínimo (R), con el caño asegurado a la armadura con precintos.

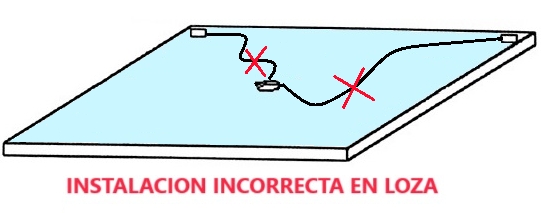

✖ Incorrecto
Caño ondulado, con curvas cerradas en distintos sentidos: se estrangula la sección y se complica el cableado.
